Pour créer des aménagement intérieur nous devons impérativement travailler sur plan. Si vous n’avez pas eu de formation pour dessiner des plans sur papier cela peut vous paraître difficile au début. Je vais vous partager dans cet article mon savoir faire afin de vous aider au mieux dans cet entreprise. Faire des plans professionnels se fait en respectant certains codes du domaine de l’architecture. C’est une phase plutôt technique où l’on met le côté créatif un peu de côté notamment en étude d’ EDL (état des lieux).

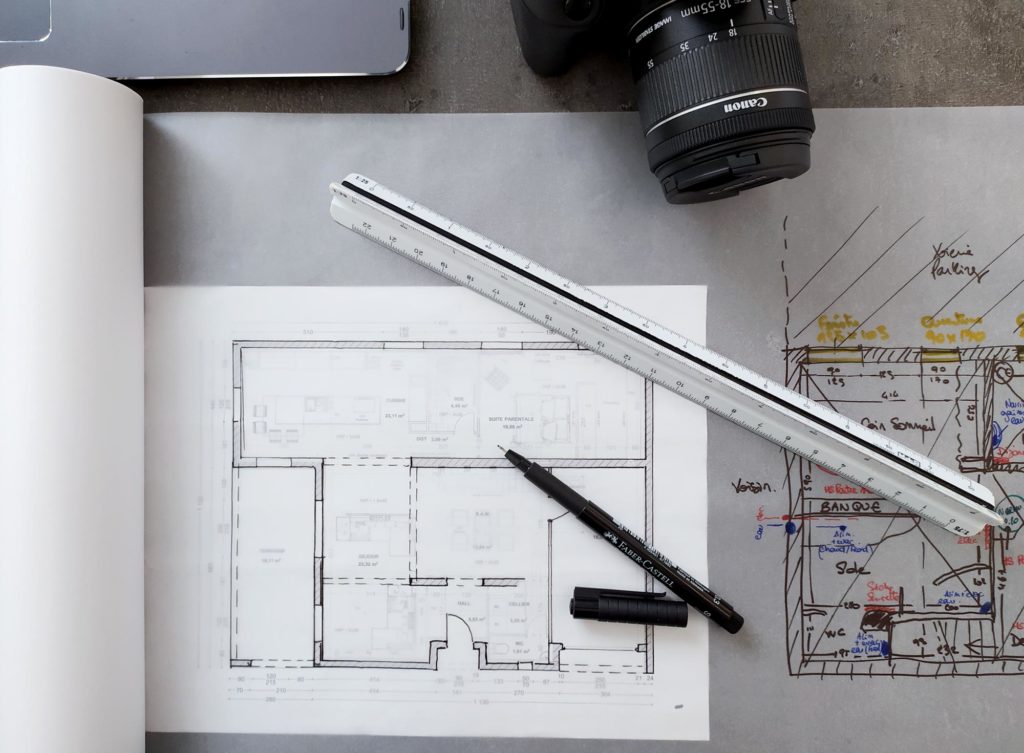

Dessiner un plan EDL sur papier à l’échelle
Alors on y est, le rendez-vous client effectué, nous devons maintenant passer à la phase EDL. Ici, on va créer un plan de base qui reproduit le projet existant à l’identique. Après avoir fait un relevé de mesure ou alors des plans de l’existant vous ont été fournis, vous allez reporter toutes les dimensions prises sur votre plan de maison ou d’appartement.
Ainsi, il va falloir déterminer une échelle pour reproduire le plan. On va se servir d’un kutch, une règle avec plusieurs échelles (il est important d’avoir comme échelle 1/100, 1/75, 1/50, 1/20 ). J’essaierai de faire un article prochainement sur le matériel nécessaire pour dessiner un plan sur papier.
Il faut déterminer une échelle et dessiner le plan sur le papier. Mettre un plan à l’échelle va permettre d’une part de pouvoir le dessiner sur votre feuille car sinon le dessin serait trop grand. D’autre part, cela permettre à tous les acteurs du projets, les artisans, les fournisseurs, le client, de pourvoir avoir une échelle commune.
On dessine généralement un plan à l’échelle 50è mais cela va vraiment dépendre de la grandeur du projet. Faites donc des tests pour voir quelle échelle vous convient.
Dessiner un plan de niveau
Après avoir choisi une échelle de plan, nous allons dessiner un plan de niveau sur papier pour un EDL . Alors qu’est-ce que c’est un plan de niveau?
On va considérer ce plan de niveau comme une coupe horizontale de toute la surface de la maison. Cette coupe imaginaire va être faite à 1m su sol. On représente ainsi tous ce que l’on voit à vol d’oiseau du sol jusqu’à 1m de hauteur. S’il s’agit d’une maison avec un terrain, on fait la même chose pour l‘extérieur. Pour les différences de niveaux, on le note sur le plan. Enfin si vous avez un étage ou un sous sol, il faudra faire un plan par niveau. C’est à dire un plan pour le rdc, un autre pour l’étage et un dernier pour le sous sol. Il en est de même pour la toiture si un plan est nécessaire.
Voici les éléments importants sur un plan de niveau :
- les murs et les cloisons
- les fenêtres et les portes
- les différences de niveaux
- les escaliers et les marches
- la terrasse et l’extérieur (piscine, perrons…)
- les cotations

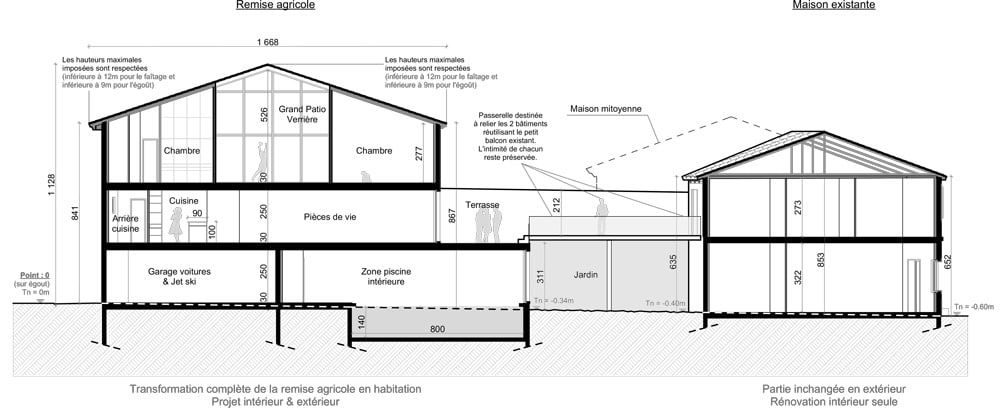

Dessiner un plan de coupe
Comme le plan de niveau, le plan de coupe est par définition une coupe. Cependant, cette coupe n’est faite au niveau verticale cette fois. Elle va donc donner des informations sur la hauteur d’un projet. On va couper le projet dans toute sa hauteur à un endroit important du projet d’aménagement d’intérieure. On peux faire plusieurs plans de coupe s’il est nécessaire. Cela va nous permettre de mieux appréhender le projet existant.
Cette coupe est la pièce la plus importante notamment pour les constructions neuve ou les rénovations. Elle est assez détaillée, il donc essentielle de s’appliquer à la dessiner. Le plan de coupe va permettre aux artisans de réaliser le projet. Le plan de coupe doit aussi respectée plusieurs règles sans quoi les artisans ne pourront reproduire à l’identique le projet. Ils seront très vite bloqués s’il manque des éléments sur le plan de coupe.
J’ai l’habitude à dire à mes stagiaires que le plan de coupe est la colonne vertébrale du projet. Sans lui, le projet ne tient pas debout.
Voici les éléments importants sur un plan de coupe :
- la hauteur sous plafond
- les différences de hauteurs de niveaux
- les détails de différentes épaisseurs au plancher
- les différentes épaisseurs au plafond
- les infos d’un mobilier sur mesure par ex (pour le projet)
- l’implantation du projet sur le terrain s’il s’agit d’une maison
- les différents niveaux du terrains s’il s’agit d’une maison
- les cotations
- tous détails nécessaires à la compréhension et réalisation de votre projet

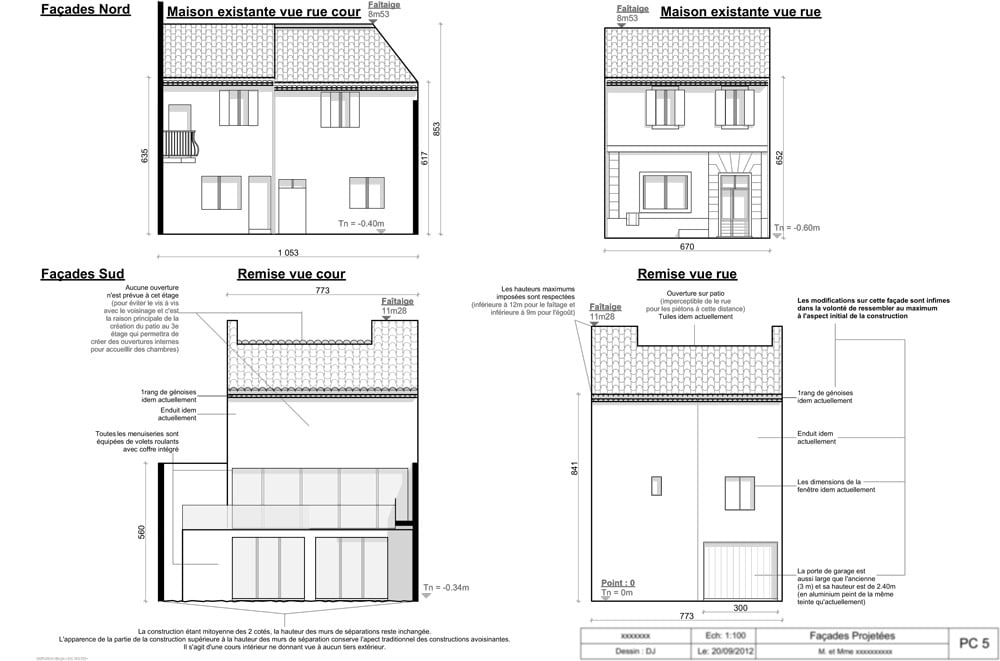

Dessiner un plan de façade
Ensuite, nous allons dessiner un plan de façade, appelé aussi élévation extérieure de la maison ou de l’appartement existant. Dans cet étude de l’existant, les plans de façade vont nous servir à identifier les éléments à l’extérieur de l’habitation. Ce sont les plans de façades de l’EDL que nous allons reproduire sur papier.
En effet, sur le plan de façade nous allons reproduire l’aspect extérieur de la maison. Ce plan n’est pas essentiel à tout projet. Contrairement au plan de niveau et au plan de coupe, le plan de façade peut ne pas être fait.
Nous allons le dessiner seulement si nous devons changer l’aspect extérieur de la maison. En sens, il s’agira des menuiseries ou d’une extension. Si l’on touche aux fenêtres ou alors si on agrandit la maison (en respectant la surface autorisée bien sur), on dessinera les façades existantes et projets.
Voici les éléments importants sur un plan de façade :
- dessinez la maison dans sa globalité (hauteur + largeur)
- représentez seulement les façades qui vont être modifiées
- les cotations
- l’emplacement des fenêtres EDL (hauteur +largeur)
Dessiner un plan d’élévation intérieur
Sur le même principe que le plan de façade, le plan d’élévation intérieur va donner des infirmations sur les « faces » intérieures EDL de la maison ou de apparentement.
Ainsi, l’élévation intérieure même si on ne change pas de menuiserie, va nous permettre de situer en hauteur l’emplacement des fenêtres et autres éléments de l’aménagement intérieur.
Pour ce faire, nous allons dessiner les murs qui nous intéressent, ceux avec une information importante sur papier. En EDL, nous pouvons oublier des informations et dessiner les plans élévations intérieures va nous aider à figer sur papier un détails caractéristique du projet. Nous allons prendre en compte une spécificité du bâtiment pour pouvoir la traiter correctement au bureau.
On notera les mêmes éléments importants pour réaliser le plan d’élévation intérieure.
Dessiner un plan de masse
Le dernier plan que je voulais voir avec vous est le plan de masse. Très très souvent oublié en EDL, je vais vous expliquer son importance au tout début du processus d’étude de projet. Il faut donc dessiner sur papier un plan de masse pour un EDL complet.
Je parle ici d’un plan de masse sommaire ou plan de situation. Je ne parle pas de plan de masse détaillé pour un permis de construire par exemple ou pour la réaliser d’un chantier dans le neuf.
Maintenant que cette précision a été apportée, je vais pouvoir vous partager ma pratique lors d’une étude de projet. Lorsque l’on débute sur un tout nouveau projet, on a tendance à se jeter sur la création en oubliant d’étudier le projet existant.
La méthode O.B.S.E.R.V.
Souvent on entend « on casse tout ! » Ok seulement on ne change pas le projet de place géographiquement parlant. Il faut prendre en compte le projet dans son contexte pour réaliser un projet en accord avec son implantation.
Avec David, on avons mis en place une méthode pour ne pas omettre cette phase de travail et réussir son implantation à tous les aspects. Cette méthode respecte le projet et le client, une technique bien étudier pour produire des réalisations complètement en adéquation avec tous ces aspects.
Nous avons nommé cette méthode O.B.S.E.R.V. , elle permet réellement de ne pas courir tête baisser dans un projet en omettant toute la phase étude de l’EDL dans sa globalité.
Pensez y , n’allez pas tête baisser sur la création en mettant de côté l’étude du projet dans son essence même !

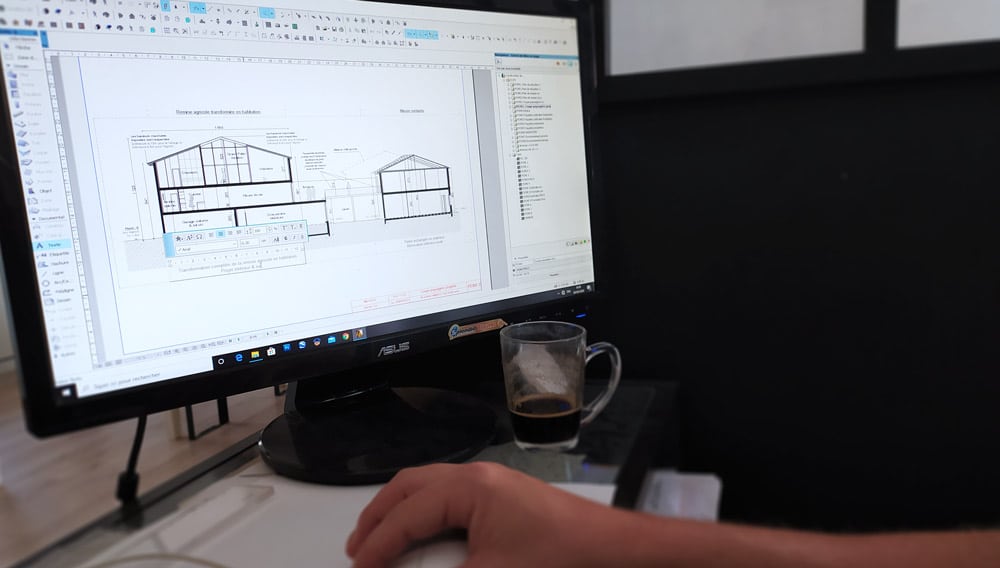

Dessiner avec un logiciel plan 2d
On peut trouver aujourd’hui de nombreux logiciel plan 2d gratuit. Même si cela est assez répandu , en application, en ligne, en logiciel, il n’en reste pas moins compliqué.
Si vous ne maîtrisez pas ses outils, je vous conseille de maîtriser le dessin de plan de maison sur papier avant. Savoir dessiner à la main, va vous donner confiance en vous. Pour tous vous dire dans le métier de designer d’intérieur, d’architecte d’intérieur, de décorateur, beaucoup de plan se font à la main pendant la phase étude. C’est une pratique agréable et qui permet de travailler rapidement sur plusieurs idées d’aménagent.
Dessiner à la main est la première phase de travail d’un designer. Ne grillez pas les étapes, avancez niveau par niveau. Vous allez vous en sentir grandi et enrichi de savoir faire. N’oubliez donc pas de dessiner votre plan d’ EDL sur papier au début de chaque projet.
Le logiciel plan 2d est utile en dernière partie lorsque l’on veux mettre au propre un projet. Même beaucoup d personnes l’utilisent tout le temps, le dessin à la main garde tout de même son charme et son caractère artistique.
